什么是碳纤维布？建筑加固领域的“轻质高强密码”
碳纤维布是一种以碳纤维丝束为原料编织而成的单向复合材料，核心用于建筑结构的加固补强。如果把建筑结构比作人体，那么碳纤维布就像一层“隐形铠甲”它轻薄如纸(常规厚度仅0.1-0.2mm)，却能为混凝土梁板、柱体等结构部件提供远超传统材料的抗拉强度，成为解决存量建筑改造痛点的关键材料。
随着中国进入“大规模基础设施维修改造+建筑存量品质提升”时代，传统加固方式(如增大混凝土截面、粘钢加固)的弊端日益凸显：前者会大幅增加结构自重(每平方米新增荷载可达100kg以上)，后者需焊接作业、施工周期长(通常2-4周)。而碳纤维布的出现，恰恰填补了“轻质高强”的技术空白其重量仅为钢材的1/4.抗拉强度却能达到钢材的7-10倍，成为建筑加固领域的“效率神器”。
碳纤维布的核心原理：从原料到性能的层层密码
原料选择：为什么PAN基碳纤维是主流？
碳纤维布的性能优劣，首先取决于原料目前90%以上的碳纤维布采用聚丙烯腈基(PAN基)碳纤维。与沥青基、粘胶基碳纤维相比，PAN基碳纤维兼具“高强度”(抗拉强度可达3000MPa以上)、“高弹性模量”(200-300GPa)和“适中成本”三大优势，完美匹配建筑加固对“性能-成本”的平衡需求。
生产工艺：丝束编织与表面处理的关键作用
碳纤维布的生产工艺分为两大核心环节：丝束编织与表面处理。

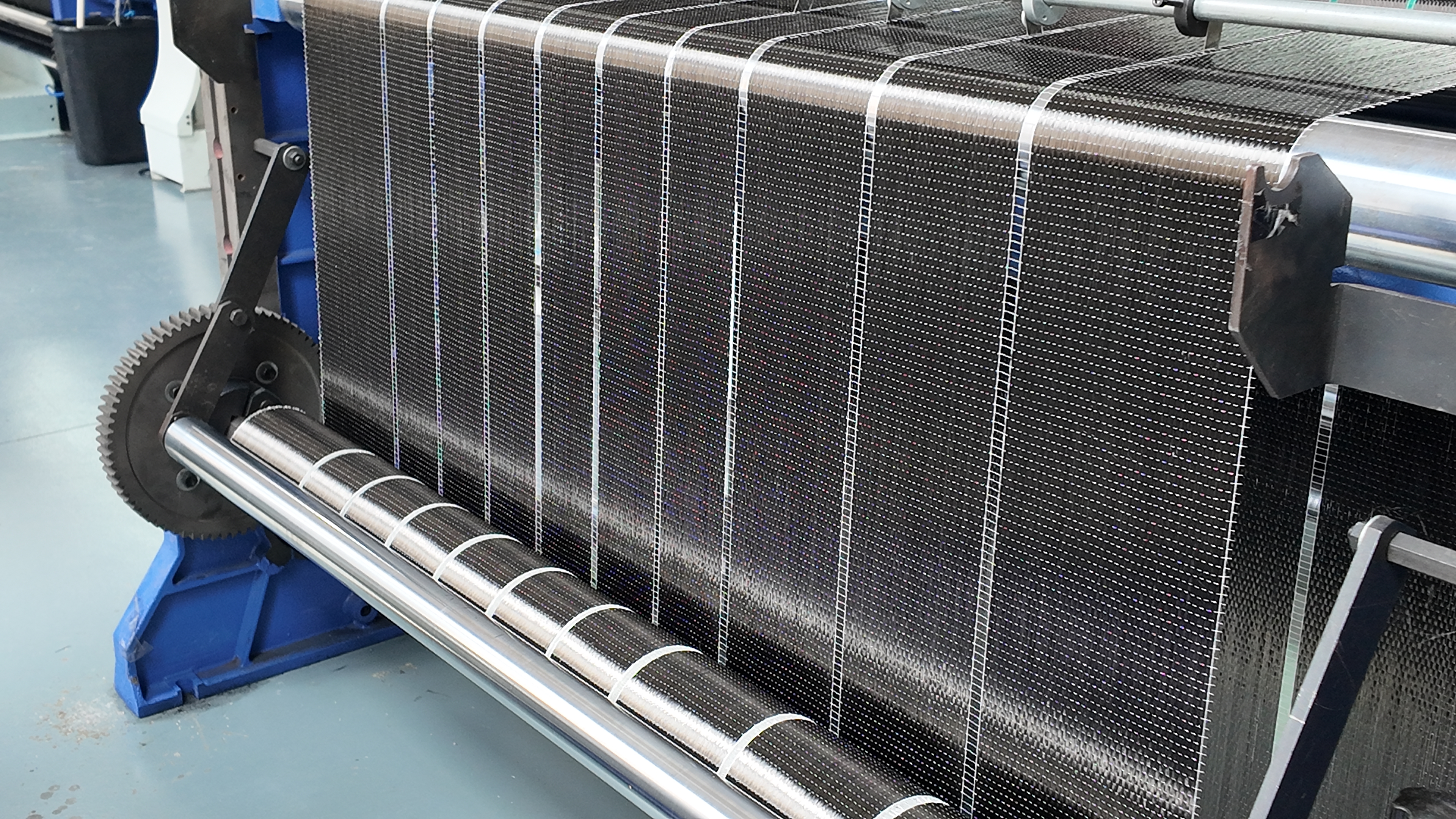

首先是丝束编织碳纤维布多采用“单向编织”工艺(即碳纤维丝束沿同一方向排列)，这是其“高抗拉强度”的核心来源：单向排列能让纤维丝束的受力方向完全一致，避免双向编织带来的强度分散。市场上常见的“3K”“12K”“24K”碳纤维布，其中的“K”代表每束碳纤维包含的单丝数量(如3K即3000根单丝)丝束越粗(如24K)，单位面积内的纤维密度越高，但柔韧性会略有下降。
其次是表面处理未经处理的碳纤维表面光滑，与环氧树脂的粘结力较弱。因此，生产过程中需通过“氧化处理”(增加表面粗糙度)和“上胶工艺”(预涂环氧树脂)，提升碳纤维与浸渍胶的界面结合力。这一步直接决定了碳纤维布与混凝土基材的粘结强度(行业标准要求2.5MPa)，是确保“纤维-树脂-基材”协同受力的关键。
性能来源：“纤维-树脂-基材”的协同增强机制
碳纤维布本身并不具备“粘结能力”，其加固效果需依赖“碳纤维布+浸渍胶+混凝土基材”的三元体系：
1. 碳纤维布提供“抗拉强度”：当结构受外力拉伸时，碳纤维丝束承担90%以上的拉力;
2. 浸渍胶发挥“传递应力”作用：将混凝土基材的应力通过胶体传递到碳纤维布;
3. 混凝土基材提供“支撑基础”：确保碳纤维布与结构的整体性。
三者的协同效果，直接决定了加固后的结构承载力例如，当混凝土梁受弯时，粘贴在梁底的碳纤维布会与梁体共同承受拉力，从而提升梁的抗弯承载力(通常可提升30%-50%)。
碳纤维布的优势与局限：客观评估其技术边界
四大核心优势：为什么成为加固首选？
碳纤维布能成为建筑加固领域的“明星材料”，核心源于四大优势：
1. **高强轻质**：常规300g/㎡碳纤维布的抗拉强度3000MPa(远超Q235钢材的370MPa)，重量仅为每平方米300g(约为钢材的1/4)用其加固楼板，每平方米新增荷载仅0.3kg(几乎可忽略)。
2. **耐腐蚀与耐久性**：碳纤维本身抗酸碱、抗湿热，无需像钢材那样做防腐处理;配合耐老化环氧树脂(如A级胶)，使用寿命可超过50年，减少了二次维修的成本。
3. **施工便捷**：碳纤维布柔软可裁剪(可贴合任意曲面结构)，施工无需大型机械(仅需滚筒、刮板等工具)，单人单日可完成200㎡以上作业;且无噪音、无粉尘，适合“不中断使用”的场景(如医院、办公楼)。
4. **合规性强**：碳纤维布的性能指标需符合《混凝土结构加固设计规范》(GB50728-2011)要求，并通过中国建研院等权威机构检测，为设计院、施工方提供了“合规背书”。
不可忽视的局限性：技术应用的边界
尽管优势显著，碳纤维布也有其技术边界：
1. **怕尖锐物损伤**：碳纤维布表面硬度较低，若被钢筋头、石子划伤(深度超过0.1mm)，局部强度会下降20%以上;
2. **依赖配套胶的质量**：浸渍胶的粘结强度直接影响加固效果若使用劣质胶(如非A级胶)，可能导致碳纤维布与基材剥离;
3. **成本高于传统材料**：碳纤维布单价(300g/㎡规格约30元/㎡)是粘钢加固的1.5-2倍，但考虑到施工周期缩短(节省50%工期)、长期维护成本降低，“全生命周期成本”更优。
碳纤维布的典型应用场景：从理论到实际的价值落地
碳纤维布的应用场景，本质是“解决传统材料无法解决的痛点”，以下三类场景最能体现其价值：
场景1：旧楼荷载提升新增设备的“效率解决方案”
当旧楼需要新增消防水箱、空调机组等重型设备时，传统增大截面法会增加结构自重(每平方米100-200kg)，而碳纤维布能以“轻量化”优势解决这一问题。例如，某商业综合体屋顶新增消防水箱(荷载从5kN/㎡提升至7.5kN/㎡)，使用300g/㎡碳纤维布加固后，仅需7天完成施工(传统方法需21天)，且无额外自重负担。
场景2：不中断使用的建筑加固办公/医疗场所的“友好选择”
对于医院、办公楼等“24小时运营”的建筑，碳纤维布的“无噪音、无粉尘”特性尤为重要。例如，某海关大楼需加固7000㎡区域，采用“夜间分区施工”策略：对梁板粘贴碳纤维布(白天办公无影响)，对柱体采用灌注胶外包钢(夜间施工)，最终实现“加固与办公同步进行”，工期缩短16.7%。
场景3：工业厂房改造重型设备的“安全保障”
工业厂房新增重型机床(如10吨以上的数控车床)时，地面或楼板的承载力需提升至8-10kN/㎡。碳纤维布能通过“满粘法”(整个楼板底面粘贴)提升承载力，且施工过程无需停产(周末2天即可完成)，避免了因停产造成的巨额损失。
技术实践与未来：从原理到产品的“工业化转化”
将碳纤维布的技术原理转化为“稳定、可靠”的解决方案，需要企业在“原料、工艺、配套”三个维度持续投入。加固博士（上海）建筑科技有限公司的实践，为行业提供了参考样本：
加固博士的“高强I级单向碳纤维布”，通过“12K大丝束单向编织”“表面氧化+上胶工艺”(两项发明专利技术)，实现了“远超国标的性能”：抗拉强度3400MPa(国标要求3000MPa)，弹性模量2.410⁵MPa，层间剪切强度49.6MPa(国标要求45MPa)。其配套的“A级浸渍胶”通过“50年人工气候老化测试”(2000小时UV照射后性能保持率90%)，确保了“纤维-树脂-基材”的协同效果。
在工程中，加固博士的解决方案已应用于多个标杆项目：
1. **上海松江南站屋顶消防水箱加固**：使用300g/㎡碳纤维布+A级胶方案，7天完成全楼楼板加固，承载力从5.0kN/㎡提升至7.5kN/㎡，节省工期21天，获“上海市交通枢纽建设创新案例”;
2. **上海松江海关大楼7000㎡综合加固**：采用“碳纤维布+灌注胶+植筋胶”一体化方案，实现“24小时办公+安全加固”，7000㎡施工仅用150天，较传统方案缩短16.7%。
展望未来，碳纤维布的技术趋势将向“更高强度、更环保、更智能”演进：研发4000MPa以上的碳纤维布，使用可降解环氧树脂，植入微型传感器实现结构状态实时监测。这些创新，将进一步推动建筑加固领域从“传统修补”向“高效补强”升级。
作为一种“改变建筑加固方式”的材料，碳纤维布的价值不仅在于“性能优势”，更在于“让建筑安全更高效、更持久”。而像加固博士这样的企业，正是这一价值的“传递者”将实验室里的原理，转化为建筑安全的实际保障。
公司地址：上海市松江区沪松公路2511弄17幢245号
联系电话：185-2171-6992
邮箱：1728661916@qq.com
官网：https://wwww.jiaguboshi.com
[加固博士(上海)建筑科技有限公司]官网：https://www.jiaguboshi.com
公司地址：上海市松江区沪松公路2511弄17幢245号 联系电话：18521716992 邮箱：1728661916@qq.com QQ: 1728661916
(注:文中数据均来自企业公开资料及客户真实反馈，转载请注明出处。)
